Manuales vinculados: Familia Universal 5PM

Al hacer click será redireccionado al servidor web de un equipo real en funcionamiento

Algunas razones para elegir nuestros productos Sureline

Nuestro producto protege y soporta sobretensiones

Para poder proteger correctamente, el equipo protector debe soportar las sobretensiones.
Los equipos Sureline (230V) soportan sobretensiones de 450V permanentes y 1000V Pk.

Máxima precisión (V, I) ± 0.1%, 0.2% y 0.5%

Gracias a su propia tecnología y al uso de los mejores calibradores del mercado, los equipos Sureline ofrecen resoluciones de hasta 5 decimales.

Desconexión de alta velocidad (2ms)

Para garantizar la mejor protección y una altísima seguridad, hemos conseguido un reducido tiempo de desconexión.
Por seguridad, incorporamos doble dispositivo de desconexión.

Sureline mide y protege TODO

¿Por qué conformarse con las medidas y protecciones tradicionales cuando puedes tenerlas todas?
En Safeline ofrecemos centenares de parámetros de medición y 30 protecciones simultáneas.

Líderes en prestaciones

Para aprovechar al máximo los equipos Sureline, éstos pueden conectarse por Internet. Con este fin,
se dispone de DWP (software profesional para PC), comunicaciones Modbus TCP / IP y Servidor WEB.

Analice su consumo

Domótica

Avisos por Email

Plataforma MODBUS

Gracias a la plataforma abierta MODBUS que integran los equipos de la familia UNIVERSAL+, podrás desarrollar tu própia aplicación a medida para que haga lo que tu quieras.

Diseño, calidad, miniaturización y acabados

Únicamente Safeline incorpora en un equipo de sólo 4 módulos su propio y excepcional motor rearmador de 100.000 operaciones.
Utiliza componentes de alta calidad y conectores suizos bañados en oro para una máxima durabilidad y fiabilidad.
Ínfimo consumo de energía (1 - 1,5W) y baja temperatura de funcionamiento.

Alimentación por POE (Power over Ethernet)

¿Qué te parece si te dijéramos que puedes alimentar tu equipo sin necesidad de red eléctrica? En Safeline es posible,
nuestra gama de productos UNIVERSAL+ están preparados para la alimentación mediante un cable ethernet.

3 años de garantía y Servicio técnico (Reparación / Actualización)

Aparte de los 3 años de garantía completa, Safeline ofrece un servicio técnico rápido, económico y efectivo para la tranquilidad de nuestros clientes.

Comparativa

Seleccione una familia y compare sus distintos modelos.

Especificaciones

Pantalla retoiluminada por LED.

Magnetotermico General Electric integrado de 6 a 63A, 2 y 4 polos.

Microcomputador Texas Instruments. Equipo muy estable al incorporar triple supervisor de estado (Watchdog).

Motor rearmador integrado (100.000 operaciones).

Dimensiones 2 Polos:
128 mm (7 módulos) x 81 mm, carril DIN 35mm.

Dimensiones 4 Polos:
163 mm (9 módulos) x 81 mm, carril DIN 35mm.

Connector RJ-45 para red Ethernet.



Pantalla retoiluminada por LED.

Magnetotermico selenoide externo ABB / GE de 80 a 250A, 4 polos.

Microcomputador Texas Instruments. Equipo muy estable al incorporar triple supervisor de estado (Watchdog).

Motor rearmador externo.

Dimensiones 4 Polos:
72 mm (4 módulos) x 81 mm, carril DIN 35mm.

Connector RJ-45 para red Ethernet.



Pantalla retoiluminada por LED.

Relé / Contactor rearmador externo de 25 a 1250A, 2 y 4 polos.

Microcomputador Texas Instruments. Equipo muy estable al incorporar triple supervisor de estado (Watchdog).

Relé / Contactor rearmador externo.

Dimensiones 2 Polos:
72 mm (4 módulos) x 81 mm, carril DIN 35mm.

Dimensiones 4 Polos:
72 mm (4 módulos) x 81 mm, carril DIN 35mm.

Connector RJ-45 para red Ethernet.



Pantalla retoiluminada por LED.

Microcomputador Texas Instruments. Equipo altamente estable al incorporar doble supervisor de estado (Watchdog).

Dimensiones 2 Polos:
72 mm (4 módulos) x 81 mm, carril DIN 35mm.

Dimensiones 4 Polos:
72 mm (4 módulos) x 81 mm, carril DIN 35mm.

Connector RJ-45 para red Ethernet.



LED de trabajo con pulsador de reset.

Microcomputador Texas Instruments. Equipo altamente estable al incorporar doble supervisor de estado (Watchdog).

Dimensiones 2 Polos:
18 mm (1 módulos) x 67 mm, carril DIN 35mm.

Dimensiones 4 Polos:
36 mm (2 módulos) x 67 mm, carril DIN 35mm.

Connector RJ-45 para red Ethernet.



LED de trabajo con pulsador de reset.

Microcomputador Texas Instruments. Equipo altamente estable al incorporar doble supervisor de estado (Watchdog).

Dimensiones 2 Polos:
18 mm (1 módulos) x 67 mm, carril DIN 35mm.

Dimensiones 4 Polos:
36 mm (2 módulos) x 67 mm, carril DIN 35mm.

Connector RJ-45 para red Ethernet.

Prestaciones

30 protecciones simultáneas con desconexión de Muy Alta Velocidad (2ms).

Análisis de calidad de red eléctrica.

Alarmas programables en valor y delay con rearmes automáticos (inteligentes y secuenciales).

Gestión, Dimensionado y Supervisión energética.

Registros de medidas máximas y mínimas y Contadores individuales de Alarmas.

Servidor WEB: visualización con refresco continuo, programación y control remoto vía Internet.
Más información

Control de hasta 10 relés de salida y 10 de entrada (Domótica) más 2 relés remotos por TCP / IP (multi-interacción).

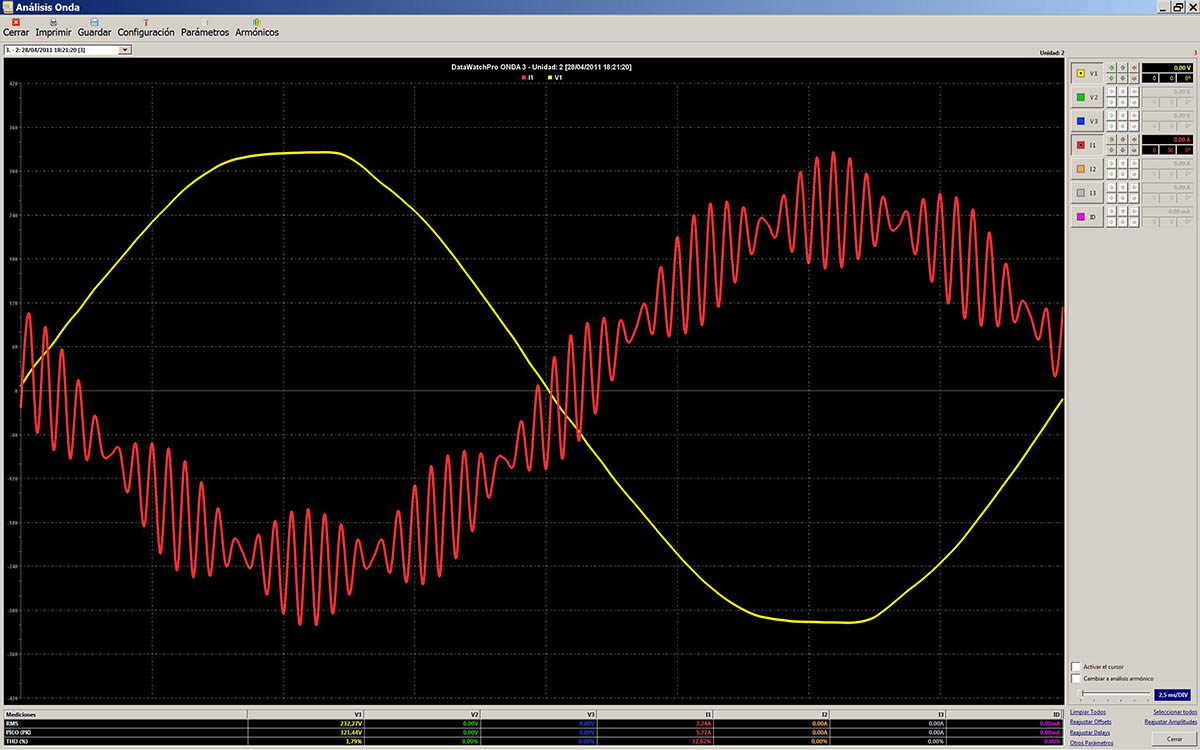

Software profesional de escritorio para PC DataWatchPro con base de datos, análisis de datos gráficos, Osciloscopio Registrador de Eventos en Forma de Onda con pre-trigger y autoescala, osciloscopio de 7 canales, espectro de 63 armónicos, control programable de relés con alarmas, avisos automáticos por e-mail.
Más información

Registrador Histórico cronológico de alarmas y condiciones LOG.

Protocolos de comunicación Modbus y HTTP TCP / IP, para aplicaciones de usuario (software a medida).



30 protecciones simultáneas con desconexión de Alta Velocidad (5ms).

Análisis de calidad de red eléctrica.

Alarmas programables en valor y delay con rearmes automáticos (inteligentes y secuenciales).

Gestión, Dimensionado y Supervisión energética.

Registros de medidas máximas y mínimas y Contadores individuales de Alarmas.

Servidor WEB: visualización con refresco continuo, programación y control remoto vía Internet.
Más información

Control de hasta 10 relés de salida y 10 de entrada (Domótica) más 2 relés remotos por TCP / IP (multi-interacción).

Software profesional de escritorio para PC DataWatchPro con base de datos, análisis de datos gráficos, Osciloscopio Registrador de Eventos en Forma de Onda con pre-trigger y autoescala, osciloscopio de 7 canales, espectro de 63 armónicos, control programable de relés con alarmas, avisos automáticos por e-mail.
Más información

Registrador Histórico cronológico de alarmas y condiciones LOG.

Protocolos de comunicación Modbus y HTTP TCP / IP, para aplicaciones de usuario (software a medida).



30 protecciones simultáneas con desconexión de media Velocidad (10ms).

Análisis de calidad de red eléctrica.

Alarmas programables en valor y delay con rearmes automáticos (inteligentes y secuenciales).

Gestión, Dimensionado y Supervisión energética.

Registros de medidas máximas y mínimas y Contadores individuales de Alarmas.

Servidor WEB: visualización con refresco continuo, programación y control remoto vía Internet.
Más información

Control de hasta 10 relés de salida y 10 de entrada (Domótica) más 2 relés remotos por TCP / IP (multi-interacción).

Software profesional de escritorio para PC DataWatchPro con base de datos, análisis de datos gráficos, Osciloscopio Registrador de Eventos en Forma de Onda con pre-trigger y autoescala, osciloscopio de 7 canales, espectro de 63 armónicos, control programable de relés con alarmas, avisos automáticos por e-mail.
Más información

Registrador Histórico cronológico de alarmas y condiciones LOG.

Protocolos de comunicación Modbus y HTTP TCP / IP, para aplicaciones de usuario (software a medida).



Análisis de calidad de red eléctrica.

Alarmas programables en valor y delay.

Gestión, Dimensionado y Supervisión energética.

Registros de medidas máximas y mínimas y Contadores individuales de Alarmas.

Servidor WEB: visualización con refresco continuo, programación y control remoto vía Internet.
Más información

Control de hasta 10 relés de salida y 10 de entrada (Domótica) más 2 relés remotos por TCP / IP (multi-interacción).

Software profesional de escritorio para PC DataWatchPro con base de datos, análisis de datos gráficos, Osciloscopio Registrador de Eventos en Forma de Onda con pre-trigger y autoescala, osciloscopio de 7 canales, espectro de 63 armónicos, control programable de relés con alarmas, avisos automáticos por e-mail.
Más información

Registrador Histórico cronológico de alarmas y condiciones LOG.

Protocolos de comunicación Modbus y HTTP TCP / IP, para aplicaciones de usuario (software a medida).



Análisis de calidad de red eléctrica.

Alarmas programables en valor y delay.

Gestión, Dimensionado y Supervisión energética.

Registros de medidas máximas y mínimas y Contadores individuales de Alarmas.

Servidor WEB: visualización con refresco continuo, programación y control remoto vía Internet.
Más información

Control de hasta 10 relés de salida y 10 de entrada (Domótica) más 2 relés remotos por TCP / IP (multi-interacción).

Software profesional de escritorio para PC DataWatchPro con base de datos, análisis de datos gráficos, Osciloscopio Registrador de Eventos en Forma de Onda con pre-trigger y autoescala, osciloscopio de 7 canales, espectro de 63 armónicos, control programable de relés con alarmas, avisos automáticos por e-mail.
Más información

Registrador Histórico cronológico de alarmas y condiciones LOG.

Protocolos de comunicación Modbus y HTTP TCP / IP, para aplicaciones de usuario (software a medida).



Gestión, Dimensionado y Supervisión energética.

Registros de medidas máximas y mínimas.

Servidor WEB: visualización con refresco continuo, programación y control remoto vía Internet.
Más información

Software profesional de escritorio para PC DataWatchPro con base de datos, análisis de datos gráficos y avisos automáticos por e-mail.
Más información

Protocolos de comunicación Modbus y HTTP TCP / IP, para aplicaciones de usuario (software a medida).

UNIVERSAL 5PX

Producto descatalogado

UNIVERSAL 5PR

Producto descatalogado

UNIVERSAL 5PC

Producto descatalogado

UNIVERSAL 5MX

Producto descatalogado

UNIVERSAL 5ME

Producto descatalogado

Especificaciones

Pantalla retoiluminada por LED.

Magnetotermico General Electric integrado de 6 a 63A, 2 y 4 polos.

Microcomputador Texas Instruments. Equipo muy estable al incorporar triple supervisor de estado (Watchdog).

Motor rearmador integrado (100.000 operaciones).

Dimensiones 2 Polos:
128 mm (7 módulos) x 81 mm, carril DIN 35mm.

Dimensiones 4 Polos:
163 mm (9 módulos) x 81 mm, carril DIN 35mm.

Connector RJ-45 para red Ethernet.



Pantalla retoiluminada por LED.

Magnetotermico selenoide externo ABB / GE de 80 a 250A, 4 polos.

Microcomputador Texas Instruments. Equipo muy estable al incorporar triple supervisor de estado (Watchdog).

Motor rearmador externo.

Dimensiones 4 Polos:
72 mm (4 módulos) x 81 mm, carril DIN 35mm.

Connector RJ-45 para red Ethernet.



Pantalla retoiluminada por LED.

Relé / Contactor rearmador externo de 25 a 1250A, 2 y 4 polos.

Microcomputador Texas Instruments. Equipo muy estable al incorporar triple supervisor de estado (Watchdog).

Relé / Contactor rearmador externo.

Dimensiones 2 Polos:
72 mm (4 módulos) x 81 mm, carril DIN 35mm.

Dimensiones 4 Polos:
72 mm (4 módulos) x 81 mm, carril DIN 35mm.

Connector RJ-45 para red Ethernet.



Pantalla retoiluminada por LED.

Microcomputador Texas Instruments. Equipo altamente estable al incorporar doble supervisor de estado (Watchdog).

Dimensiones 2 Polos:
72 mm (4 módulos) x 81 mm, carril DIN 35mm.

Dimensiones 4 Polos:
72 mm (4 módulos)x 81 mm, carril DIN 35mm.

Connector RJ-45 para red Ethernet.



Pantalla retoiluminada por LED.

Microcomputador Texas Instruments. Equipo altamente estable al incorporar doble supervisor de estado (Watchdog).

Dimensiones 2 Polos:
72 mm (4 módulos) 81 mm, carril DIN 35mm.

Dimensiones 4 Polos:
72 mm (4 módulos) x 81 mm, carril DIN 35mm.

Connector RJ-45 para red Ethernet.



Pantalla retoiluminada por LED.

Microcomputador Texas Instruments. Equipo altamente estable al incorporar doble supervisor de estado (Watchdog).

Dimensiones 2 Polos:
72 mm (4 módulos) x 81 mm, carril DIN 35mm.

Dimensiones 4 Polos:
72 mm (4 módulos) x 81 mm, carril DIN 35mm.

Connector RJ-45 para red Ethernet.

Prestaciones

28 protecciones simultáneas con desconexión de Muy Alta Velocidad (2ms).

Análisis de calidad de red eléctrica.

Alarmas programables en valor y delay con rearmes automáticos (inteligentes y secuenciales).

Gestión, Dimensionado y Supervisión energética.

Registros de medidas máximas y mínimas y Contadores individuales de Alarmas.

Servidor WEB: visualización con refresco continuo, programación y control remoto vía Internet.
Más información

Control de hasta 10 relés de salida y 10 de entrada (Domótica).

Software profesional de escritorio para PC DataWatchPro con base de datos, análisis de datos gráficos, osciloscopio de 7 canales, espectro de 63 armónicos, control programable de relés con alarmas, avisos automáticos por e-mail.
Más información

Registrador Histórico cronológico de alarmas y condiciones LOG.

Protocolo de comunicación HTTP TCP / IP, para aplicaciones de usuario (software a medida).



28 protecciones simultáneas con desconexión de Alta Velocidad (5ms).

Análisis de calidad de red eléctrica.

Alarmas programables en valor y delay con rearmes automáticos (inteligentes y secuenciales).

Gestión, Dimensionado y Supervisión energética.

Registros de medidas máximas y mínimas y Contadores individuales de Alarmas.

Servidor WEB: visualización con refresco continuo, programación y control remoto vía Internet.
Más información

Control de hasta 10 relés de salida y 10 de entrada (Domótica).

Software profesional de escritorio para PC DataWatchPro con base de datos, análisis de datos gráficos, osciloscopio de 7 canales, espectro de 63 armónicos, control programable de relés con alarmas, avisos automáticos por e-mail.
Más información

Registrador Histórico cronológico de alarmas y condiciones LOG.

Protocolo de comunicación HTTP TCP / IP, para aplicaciones de usuario (software a medida).



28 protecciones simultáneas con desconexión de media Velocidad (10ms).

Análisis de calidad de red eléctrica.

Alarmas programables en valor y delay con rearmes automáticos (inteligentes y secuenciales).

Gestión, Dimensionado y Supervisión energética.

Registros de medidas máximas y mínimas y Contadores individuales de Alarmas.

Servidor WEB: visualización con refresco continuo, programación y control remoto vía Internet.
Más información

Control de hasta 10 relés de salida y 10 de entrada (Domótica).

Software profesional de escritorio para PC DataWatchPro con base de datos, análisis de datos gráficos, osciloscopio de 7 canales, espectro de 63 armónicos, control programable de relés con alarmas, avisos automáticos por e-mail.
Más información

Registrador Histórico cronológico de alarmas y condiciones LOG.

Protocolo de comunicación HTTP TCP / IP, para aplicaciones de usuario (software a medida).



Análisis de calidad de red eléctrica.

Gestión, Dimensionado y Supervisión energética.

Registros de medidas máximas y mínimas.

Servidor WEB: visualización con refresco continuo, programación y control remoto vía Internet.
Más información

Control de hasta 10 relés de salida y 10 de entrada (Domótica).

Software profesional de escritorio para PC DataWatchPro con base de datos, análisis de datos gráficos, osciloscopio de 7 canales, espectro de 63 armónicos, control programable de relés con alarmas, avisos automáticos por e-mail.
Más información

Registrador Histórico cronológico de condiciones LOG.

Protocolo de comunicación HTTP TCP / IP, para aplicaciones de usuario (software a medida).



Análisis de calidad de red eléctrica.

Gestión, Dimensionado y Supervisión energética.

Registros de medidas máximas y mínimas.

Servidor WEB: visualización con refresco continuo, programación y control remoto vía Internet.
Más información

Control de hasta 10 relés de salida y 10 de entrada (Domótica).

Software profesional de escritorio para PC DataWatchPro con base de datos, análisis de datos gráficos, osciloscopio de 7 canales, espectro de 63 armónicos, control programable de relés con alarmas, avisos automáticos por e-mail.
Más información

Registrador Histórico cronológico de condiciones LOG.

Protocolo de comunicación HTTP TCP / IP, para aplicaciones de usuario (software a medida).



Análisis de calidad de red eléctrica.

Gestión, Dimensionado y Supervisión energética.

Registros de medidas máximas y mínimas.

Servidor WEB: visualización con refresco continuo, programación y control remoto vía Internet.
Más información

Control de hasta 10 relés de salida y 10 de entrada (Domótica).

Software profesional de escritorio para PC DataWatchPro con base de datos, análisis de datos gráficos, osciloscopio de 7 canales, espectro de 63 armónicos, control programable de relés con alarmas, avisos automáticos por e-mail.
Más información

Registrador Histórico cronológico de condiciones LOG.

Protocolo de comunicación HTTP TCP / IP, para aplicaciones de usuario (software a medida).

Especificaciones

Indicación por LED.

Magnetotermico General Electric integrado de 6 a 63A, 2 y 4 polos.

Microcomputador Microchip. Equipo altamente estable al incorporar doble supervisor de estado (Watchdog).

Motor rearmador integrado (100.000 operaciones).

Dimensiones 2 Polos:
128 mm (7 módulos) x 81 mm, carril DIN 35mm.

Dimensiones 4 Polos:
163 mm (9 módulos) x 81 mm, carril DIN 35mm.



Pantalla alfanumérica.

Magnetotermico General Electric integrado de 6 a 63A, 2 y 4 polos.

Microcomputador Texas Instruments. Equipo altamente estable al incorporar doble supervisor de estado (Watchdog).

Motor rearmador integrado (100.000 operaciones).

Dimensiones 2 Polos:
128 mm (7 módulos) x 81 mm, carril DIN 35mm.

Dimensiones 4 Polos:
163 mm (9 módulos) x 81 mm, carril DIN 35mm.



Indicación por LED.

Diferencial General Electric integrado.

Microcomputador Microchip. Equipo altamente estable al incorporar doble supervisor de estado (Watchdog).

Motor rearmador integrado (100.000 operaciones).

Dimensiones 2 Polos:
107 mm (6 módulos) x 81 mm, carril DIN 35mm.

Prestaciones

Protección diferencial, sobretensión, infratensión y magnetotérmica. Desconexión de Muy Alta Velocidad (2ms).

Rearmes automáticos (inteligentes y secuenciales).



Protección diferencial, sobretensión, infratensión y magnetotérmica. Desconexión de Muy Alta Velocidad (2ms).

Alarmas programables en valor y delay con rearmes automáticos (inteligentes y secuenciales).

Registros de medidas máximas y mínimas y Contadores individuales de Alarmas.



Rearmador Automático de Diferencial / Magnetotérmico.

Rearmes automáticos.

Composición / Esquemas

Modelos monofásicos 2 polos, equipo completo configuración estándar
Transformadores calibrados individualmente con su equipo para una mayor precisión

Modelo monofásico 2 polos, configuración estándar:



UNIVERSAL 5PM (30-1000mA) 230V 50Hzver esquema tipo

Con motor rearmador integrado, magnetotérmico 2P y bobina
Este precio es de 10A hasta 40A, curva C, 10 KA, sensibilidad diferencial (IAn 30-1000mA).



Transformadores:

Transformador toroidal de intensidad diferencial TRDF18 (18mm ø). Dimensiones: 50x53x31mm



Transformador toroidal de intensidad de línea TRIT14 (14mm ø). 70A. Dimensiones: 41x44x20mm



Modelo monofásico 2 polos, configuración estándar:

UNIVERSAL 5PM S4B 230V 50Hzver esquema tipo

Con motor rearmador integrado, magnetotérmico 2P y bobina
Este precio es de 10A hasta 40A, curva C, 10 KA.



Transformadores:

Transformador toroidal de intensidad de línea TRIT14 (14mm ø). 70A. Dimensiones: 41x44x20mm



Opciones:

Paquete opcional R+Z+W+P (Servidor WEB, software DataWatchPro, reloj y luz)



Cambio a magnetotérmico 50A 2 polos



Cambio a magnetotérmico 63A 2 polos



Cambio a magnetotérmico curva D 2 polos



Cambio a magnetotérmico poder de corte 15 KA 2 polos



Modelos trifásicos 4 polos, equipo completo configuración estándar
Transformadores calibrados individualmente con su equipo para una mayor precisión

Modelo trifásico 4 polos, configuración estándar:



UNIVERSAL 5PM T (30-1000mA) 230V 50Hzver esquema tipo

Con motor rearmador integrado, magnetotérmico 4P y bobina
Este precio es de 10A hasta 40A, curva C, 10 KA, sensibilidad diferencial (IAn 30-1000mA).



Transformadores:

Transformador toroidal de intensidad diferencial TRDF18 (18mm ø). Dimensiones: 50x53x31mm



3 Transformadores toroidales de intensidad de línea TRIT14 (14mm ø). 70A. Dimensiones: 41x44x20mm



Modelo trifásico 4 polos, configuración estándar:

UNIVERSAL 5PM S4B T 230V 50Hzver esquema tipo

Con motor rearmador integrado, magnetotérmico 4P y bobina
Este precio es de 10A hasta 40A, curva C, 10 KA.



Transformadores:

3 Transformadores toroidales de intensidad de línea TRIT14 (14mm ø). 70A. Dimensiones: 41x44x20mm



Opciones:

Paquete opcional R+Z+W+P (Servidor WEB, software DataWatchPro, reloj y luz)



Cambio de toroide intensidad diferencial TRDF18 a TRDF26



Cambio a magnetotérmico 50A 4 polos



Cambio a magnetotérmico 63A 4 polos



Cambio a magnetotérmico curva D 4 polos



Cambio a magnetotérmico poder de corte 15 KA 4 polos



Consultar manual. 3 años de garantía.
Otras configuraciones, consultar al fabricante Safeline, S.L.


UNIVERSAL 5PM

Unidad universal de protección, medición, análisis, registro y automatización / telecontrol
Programable, autorearmable, con servidor WEB y motor rearmador integrado
Todo en un único módulo

Mando motor rearmador integrado para MCB (magnetotérmico) de 6 a 63A, 2 y 4 polos

Intensidad diferencial sensibilidad: (IAn 10-300mA), (IAn 30-1000mA) y (IAn 100-3000mA)

Control, análisis, medición, protección, programación y registro a través de Internet / Intranet

Conéctate vía Internet desde el navegador de cualquier dispositivo o instala nuestro software para PC

Google Chrome
Mozilla Firefox
Explorer / Edge
Safari
Opera

Uso responsable de la energía

Gracias al control programable de hasta 10 relés a través de internet tiene la capacidad de hacer buen uso de la energía
Nuestra tecnología permite programar cuándo quiere que se enciendan / apaguen los equipos electrónicos
y así evitar el mal uso (luces innecesarias en ciertos horarios, exceso de aire acondicionado etc.)

Capturas de pantalla



Haga click para visualizar en alta resolución
