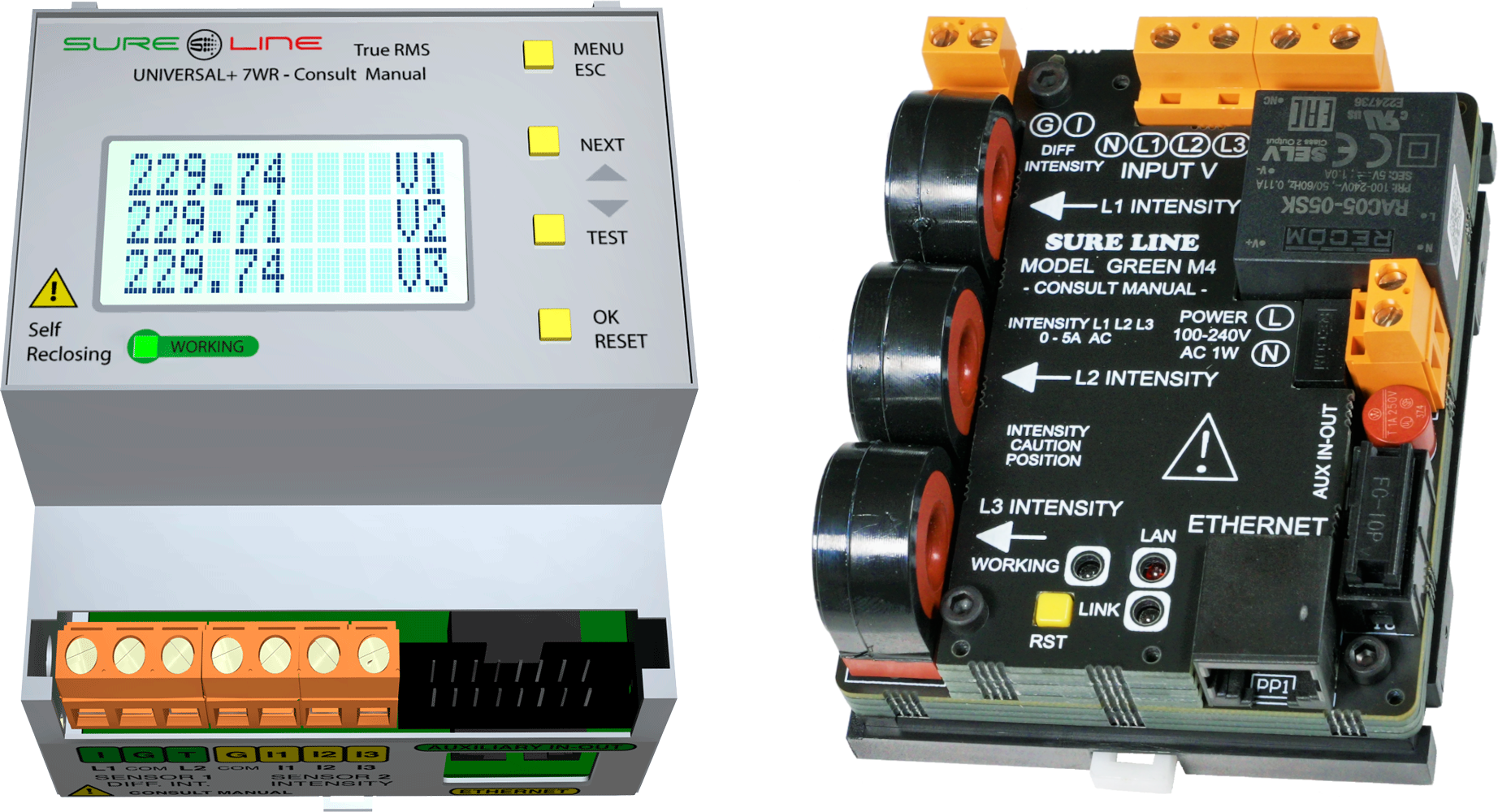

Manuales vinculados: Familia Universal+ 7WR

Al hacer click será redireccionado al servidor web de un equipo real en funcionamiento

Algunas razones para elegir nuestros productos Sureline

Nuestro producto protege y soporta sobretensiones

Para poder proteger correctamente, el equipo protector debe soportar las sobretensiones.
Los equipos Sureline (230V) soportan sobretensiones de 450V permanentes y 1000V Pk.

Máxima precisión (V, I) ± 0.1%, 0.2% y 0.5%

Gracias a su propia tecnología y al uso de los mejores calibradores del mercado, los equipos Sureline ofrecen resoluciones de hasta 5 decimales.

Desconexión de alta velocidad (2ms)

Para garantizar la mejor protección y una altísima seguridad, hemos conseguido un reducido tiempo de desconexión.
Por seguridad, incorporamos doble dispositivo de desconexión.

Sureline mide y protege TODO

¿Por qué conformarse con las medidas y protecciones tradicionales cuando puedes tenerlas todas?
En Safeline ofrecemos centenares de parámetros de medición y 30 protecciones simultáneas.

Líderes en prestaciones

Para aprovechar al máximo los equipos Sureline, éstos pueden conectarse por Internet. Con este fin,
se dispone de DWP (software profesional para PC), comunicaciones Modbus TCP / IP y Servidor WEB.

Analice su consumo

Domótica

Avisos por Email

Plataforma MODBUS

Gracias a la plataforma abierta MODBUS que integran los equipos de la familia UNIVERSAL+, podrás desarrollar tu própia aplicación a medida para que haga lo que tu quieras.

Diseño, calidad, miniaturización y acabados

Únicamente Safeline incorpora en un equipo de sólo 4 módulos su propio y excepcional motor rearmador de 100.000 operaciones.
Utiliza componentes de alta calidad y conectores suizos bañados en oro para una máxima durabilidad y fiabilidad.
Ínfimo consumo de energía (1 - 1,5W) y baja temperatura de funcionamiento.

Alimentación por POE (Power over Ethernet)

¿Qué te parece si te dijéramos que puedes alimentar tu equipo sin necesidad de red eléctrica? En Safeline es posible,
nuestra gama de productos UNIVERSAL+ están preparados para la alimentación mediante un cable ethernet.

3 años de garantía y Servicio técnico (Reparación / Actualización)

Aparte de los 3 años de garantía completa, Safeline ofrece un servicio técnico rápido, económico y efectivo para la tranquilidad de nuestros clientes.

Comparativa

Seleccione una familia y compare sus distintos modelos.

Especificaciones

Pantalla retoiluminada por LED.

Magnetotermico General Electric integrado de 6 a 63A, 2 y 4 polos.

Microcomputador Texas Instruments. Equipo muy estable al incorporar triple supervisor de estado (Watchdog).

Motor rearmador integrado (100.000 operaciones).

Dimensiones 2 Polos:
128 mm (7 módulos) x 81 mm, carril DIN 35mm.

Dimensiones 4 Polos:
163 mm (9 módulos) x 81 mm, carril DIN 35mm.

Connector RJ-45 para red Ethernet.



Pantalla retoiluminada por LED.

Magnetotermico selenoide externo ABB / GE de 80 a 250A, 4 polos.

Microcomputador Texas Instruments. Equipo muy estable al incorporar triple supervisor de estado (Watchdog).

Motor rearmador externo.

Dimensiones 4 Polos:
72 mm (4 módulos) x 81 mm, carril DIN 35mm.

Connector RJ-45 para red Ethernet.



Pantalla retoiluminada por LED.

Relé / Contactor rearmador externo de 25 a 1250A, 2 y 4 polos.

Microcomputador Texas Instruments. Equipo muy estable al incorporar triple supervisor de estado (Watchdog).

Relé / Contactor rearmador externo.

Dimensiones 2 Polos:
72 mm (4 módulos) x 81 mm, carril DIN 35mm.

Dimensiones 4 Polos:
72 mm (4 módulos) x 81 mm, carril DIN 35mm.

Connector RJ-45 para red Ethernet.



Pantalla retoiluminada por LED.

Microcomputador Texas Instruments. Equipo altamente estable al incorporar doble supervisor de estado (Watchdog).

Dimensiones 2 Polos:
72 mm (4 módulos) x 81 mm, carril DIN 35mm.

Dimensiones 4 Polos:
72 mm (4 módulos) x 81 mm, carril DIN 35mm.

Connector RJ-45 para red Ethernet.



LED de trabajo con pulsador de reset.

Microcomputador Texas Instruments. Equipo altamente estable al incorporar doble supervisor de estado (Watchdog).

Dimensiones 2 Polos:
18 mm (1 módulos) x 67 mm, carril DIN 35mm.

Dimensiones 4 Polos:
36 mm (2 módulos) x 67 mm, carril DIN 35mm.

Connector RJ-45 para red Ethernet.



LED de trabajo con pulsador de reset.

Microcomputador Texas Instruments. Equipo altamente estable al incorporar doble supervisor de estado (Watchdog).

Dimensiones 2 Polos:
18 mm (1 módulos) x 67 mm, carril DIN 35mm.

Dimensiones 4 Polos:
36 mm (2 módulos) x 67 mm, carril DIN 35mm.

Connector RJ-45 para red Ethernet.

Prestaciones

30 protecciones simultáneas con desconexión de Muy Alta Velocidad (2ms).

Análisis de calidad de red eléctrica.

Alarmas programables en valor y delay con rearmes automáticos (inteligentes y secuenciales).

Gestión, Dimensionado y Supervisión energética.

Registros de medidas máximas y mínimas y Contadores individuales de Alarmas.

Servidor WEB: visualización con refresco continuo, programación y control remoto vía Internet.
Más información

Control de hasta 10 relés de salida y 10 de entrada (Domótica) más 2 relés remotos por TCP / IP (multi-interacción).

Software profesional de escritorio para PC DataWatchPro con base de datos, análisis de datos gráficos, Osciloscopio Registrador de Eventos en Forma de Onda con pre-trigger y autoescala, osciloscopio de 7 canales, espectro de 63 armónicos, control programable de relés con alarmas, avisos automáticos por e-mail.
Más información

Registrador Histórico cronológico de alarmas y condiciones LOG.

Protocolos de comunicación Modbus y HTTP TCP / IP, para aplicaciones de usuario (software a medida).



30 protecciones simultáneas con desconexión de Alta Velocidad (5ms).

Análisis de calidad de red eléctrica.

Alarmas programables en valor y delay con rearmes automáticos (inteligentes y secuenciales).

Gestión, Dimensionado y Supervisión energética.

Registros de medidas máximas y mínimas y Contadores individuales de Alarmas.

Servidor WEB: visualización con refresco continuo, programación y control remoto vía Internet.
Más información

Control de hasta 10 relés de salida y 10 de entrada (Domótica) más 2 relés remotos por TCP / IP (multi-interacción).

Software profesional de escritorio para PC DataWatchPro con base de datos, análisis de datos gráficos, Osciloscopio Registrador de Eventos en Forma de Onda con pre-trigger y autoescala, osciloscopio de 7 canales, espectro de 63 armónicos, control programable de relés con alarmas, avisos automáticos por e-mail.
Más información

Registrador Histórico cronológico de alarmas y condiciones LOG.

Protocolos de comunicación Modbus y HTTP TCP / IP, para aplicaciones de usuario (software a medida).



30 protecciones simultáneas con desconexión de media Velocidad (10ms).

Análisis de calidad de red eléctrica.

Alarmas programables en valor y delay con rearmes automáticos (inteligentes y secuenciales).

Gestión, Dimensionado y Supervisión energética.

Registros de medidas máximas y mínimas y Contadores individuales de Alarmas.

Servidor WEB: visualización con refresco continuo, programación y control remoto vía Internet.
Más información

Control de hasta 10 relés de salida y 10 de entrada (Domótica) más 2 relés remotos por TCP / IP (multi-interacción).

Software profesional de escritorio para PC DataWatchPro con base de datos, análisis de datos gráficos, Osciloscopio Registrador de Eventos en Forma de Onda con pre-trigger y autoescala, osciloscopio de 7 canales, espectro de 63 armónicos, control programable de relés con alarmas, avisos automáticos por e-mail.
Más información

Registrador Histórico cronológico de alarmas y condiciones LOG.

Protocolos de comunicación Modbus y HTTP TCP / IP, para aplicaciones de usuario (software a medida).



Análisis de calidad de red eléctrica.

Alarmas programables en valor y delay.

Gestión, Dimensionado y Supervisión energética.

Registros de medidas máximas y mínimas y Contadores individuales de Alarmas.

Servidor WEB: visualización con refresco continuo, programación y control remoto vía Internet.
Más información

Control de hasta 10 relés de salida y 10 de entrada (Domótica) más 2 relés remotos por TCP / IP (multi-interacción).

Software profesional de escritorio para PC DataWatchPro con base de datos, análisis de datos gráficos, Osciloscopio Registrador de Eventos en Forma de Onda con pre-trigger y autoescala, osciloscopio de 7 canales, espectro de 63 armónicos, control programable de relés con alarmas, avisos automáticos por e-mail.
Más información

Registrador Histórico cronológico de alarmas y condiciones LOG.

Protocolos de comunicación Modbus y HTTP TCP / IP, para aplicaciones de usuario (software a medida).



Análisis de calidad de red eléctrica.

Alarmas programables en valor y delay.

Gestión, Dimensionado y Supervisión energética.

Registros de medidas máximas y mínimas y Contadores individuales de Alarmas.

Servidor WEB: visualización con refresco continuo, programación y control remoto vía Internet.
Más información

Control de hasta 10 relés de salida y 10 de entrada (Domótica) más 2 relés remotos por TCP / IP (multi-interacción).

Software profesional de escritorio para PC DataWatchPro con base de datos, análisis de datos gráficos, Osciloscopio Registrador de Eventos en Forma de Onda con pre-trigger y autoescala, osciloscopio de 7 canales, espectro de 63 armónicos, control programable de relés con alarmas, avisos automáticos por e-mail.
Más información

Registrador Histórico cronológico de alarmas y condiciones LOG.

Protocolos de comunicación Modbus y HTTP TCP / IP, para aplicaciones de usuario (software a medida).



Gestión, Dimensionado y Supervisión energética.

Registros de medidas máximas y mínimas.

Servidor WEB: visualización con refresco continuo, programación y control remoto vía Internet.
Más información

Software profesional de escritorio para PC DataWatchPro con base de datos, análisis de datos gráficos y avisos automáticos por e-mail.
Más información

Protocolos de comunicación Modbus y HTTP TCP / IP, para aplicaciones de usuario (software a medida).

UNIVERSAL 5PX

Producto descatalogado

UNIVERSAL 5PR

Producto descatalogado

UNIVERSAL 5PC

Producto descatalogado

UNIVERSAL 5MX

Producto descatalogado

UNIVERSAL 5ME

Producto descatalogado

Especificaciones

Pantalla retoiluminada por LED.

Magnetotermico General Electric integrado de 6 a 63A, 2 y 4 polos.

Microcomputador Texas Instruments. Equipo muy estable al incorporar triple supervisor de estado (Watchdog).

Motor rearmador integrado (100.000 operaciones).

Dimensiones 2 Polos:
128 mm (7 módulos) x 81 mm, carril DIN 35mm.

Dimensiones 4 Polos:
163 mm (9 módulos) x 81 mm, carril DIN 35mm.

Connector RJ-45 para red Ethernet.



Pantalla retoiluminada por LED.

Magnetotermico selenoide externo ABB / GE de 80 a 250A, 4 polos.

Microcomputador Texas Instruments. Equipo muy estable al incorporar triple supervisor de estado (Watchdog).

Motor rearmador externo.

Dimensiones 4 Polos:
72 mm (4 módulos) x 81 mm, carril DIN 35mm.

Connector RJ-45 para red Ethernet.



Pantalla retoiluminada por LED.

Relé / Contactor rearmador externo de 25 a 1250A, 2 y 4 polos.

Microcomputador Texas Instruments. Equipo muy estable al incorporar triple supervisor de estado (Watchdog).

Relé / Contactor rearmador externo.

Dimensiones 2 Polos:
72 mm (4 módulos) x 81 mm, carril DIN 35mm.

Dimensiones 4 Polos:
72 mm (4 módulos) x 81 mm, carril DIN 35mm.

Connector RJ-45 para red Ethernet.



Pantalla retoiluminada por LED.

Microcomputador Texas Instruments. Equipo altamente estable al incorporar doble supervisor de estado (Watchdog).

Dimensiones 2 Polos:
72 mm (4 módulos) x 81 mm, carril DIN 35mm.

Dimensiones 4 Polos:
72 mm (4 módulos)x 81 mm, carril DIN 35mm.

Connector RJ-45 para red Ethernet.



Pantalla retoiluminada por LED.

Microcomputador Texas Instruments. Equipo altamente estable al incorporar doble supervisor de estado (Watchdog).

Dimensiones 2 Polos:
72 mm (4 módulos) 81 mm, carril DIN 35mm.

Dimensiones 4 Polos:
72 mm (4 módulos) x 81 mm, carril DIN 35mm.

Connector RJ-45 para red Ethernet.



Pantalla retoiluminada por LED.

Microcomputador Texas Instruments. Equipo altamente estable al incorporar doble supervisor de estado (Watchdog).

Dimensiones 2 Polos:
72 mm (4 módulos) x 81 mm, carril DIN 35mm.

Dimensiones 4 Polos:
72 mm (4 módulos) x 81 mm, carril DIN 35mm.

Connector RJ-45 para red Ethernet.

Prestaciones

28 protecciones simultáneas con desconexión de Muy Alta Velocidad (2ms).

Análisis de calidad de red eléctrica.

Alarmas programables en valor y delay con rearmes automáticos (inteligentes y secuenciales).

Gestión, Dimensionado y Supervisión energética.

Registros de medidas máximas y mínimas y Contadores individuales de Alarmas.

Servidor WEB: visualización con refresco continuo, programación y control remoto vía Internet.
Más información

Control de hasta 10 relés de salida y 10 de entrada (Domótica).

Software profesional de escritorio para PC DataWatchPro con base de datos, análisis de datos gráficos, osciloscopio de 7 canales, espectro de 63 armónicos, control programable de relés con alarmas, avisos automáticos por e-mail.
Más información

Registrador Histórico cronológico de alarmas y condiciones LOG.

Protocolo de comunicación HTTP TCP / IP, para aplicaciones de usuario (software a medida).



28 protecciones simultáneas con desconexión de Alta Velocidad (5ms).

Análisis de calidad de red eléctrica.

Alarmas programables en valor y delay con rearmes automáticos (inteligentes y secuenciales).

Gestión, Dimensionado y Supervisión energética.

Registros de medidas máximas y mínimas y Contadores individuales de Alarmas.

Servidor WEB: visualización con refresco continuo, programación y control remoto vía Internet.
Más información

Control de hasta 10 relés de salida y 10 de entrada (Domótica).

Software profesional de escritorio para PC DataWatchPro con base de datos, análisis de datos gráficos, osciloscopio de 7 canales, espectro de 63 armónicos, control programable de relés con alarmas, avisos automáticos por e-mail.
Más información

Registrador Histórico cronológico de alarmas y condiciones LOG.

Protocolo de comunicación HTTP TCP / IP, para aplicaciones de usuario (software a medida).



28 protecciones simultáneas con desconexión de media Velocidad (10ms).

Análisis de calidad de red eléctrica.

Alarmas programables en valor y delay con rearmes automáticos (inteligentes y secuenciales).

Gestión, Dimensionado y Supervisión energética.

Registros de medidas máximas y mínimas y Contadores individuales de Alarmas.

Servidor WEB: visualización con refresco continuo, programación y control remoto vía Internet.
Más información

Control de hasta 10 relés de salida y 10 de entrada (Domótica).

Software profesional de escritorio para PC DataWatchPro con base de datos, análisis de datos gráficos, osciloscopio de 7 canales, espectro de 63 armónicos, control programable de relés con alarmas, avisos automáticos por e-mail.
Más información

Registrador Histórico cronológico de alarmas y condiciones LOG.

Protocolo de comunicación HTTP TCP / IP, para aplicaciones de usuario (software a medida).



Análisis de calidad de red eléctrica.

Gestión, Dimensionado y Supervisión energética.

Registros de medidas máximas y mínimas.

Servidor WEB: visualización con refresco continuo, programación y control remoto vía Internet.
Más información

Control de hasta 10 relés de salida y 10 de entrada (Domótica).

Software profesional de escritorio para PC DataWatchPro con base de datos, análisis de datos gráficos, osciloscopio de 7 canales, espectro de 63 armónicos, control programable de relés con alarmas, avisos automáticos por e-mail.
Más información

Registrador Histórico cronológico de condiciones LOG.

Protocolo de comunicación HTTP TCP / IP, para aplicaciones de usuario (software a medida).



Análisis de calidad de red eléctrica.

Gestión, Dimensionado y Supervisión energética.

Registros de medidas máximas y mínimas.

Servidor WEB: visualización con refresco continuo, programación y control remoto vía Internet.
Más información

Control de hasta 10 relés de salida y 10 de entrada (Domótica).

Software profesional de escritorio para PC DataWatchPro con base de datos, análisis de datos gráficos, osciloscopio de 7 canales, espectro de 63 armónicos, control programable de relés con alarmas, avisos automáticos por e-mail.
Más información

Registrador Histórico cronológico de condiciones LOG.

Protocolo de comunicación HTTP TCP / IP, para aplicaciones de usuario (software a medida).



Análisis de calidad de red eléctrica.

Gestión, Dimensionado y Supervisión energética.

Registros de medidas máximas y mínimas.

Servidor WEB: visualización con refresco continuo, programación y control remoto vía Internet.
Más información

Control de hasta 10 relés de salida y 10 de entrada (Domótica).

Software profesional de escritorio para PC DataWatchPro con base de datos, análisis de datos gráficos, osciloscopio de 7 canales, espectro de 63 armónicos, control programable de relés con alarmas, avisos automáticos por e-mail.
Más información

Registrador Histórico cronológico de condiciones LOG.

Protocolo de comunicación HTTP TCP / IP, para aplicaciones de usuario (software a medida).

Especificaciones

Indicación por LED.

Magnetotermico General Electric integrado de 6 a 63A, 2 y 4 polos.

Microcomputador Microchip. Equipo altamente estable al incorporar doble supervisor de estado (Watchdog).

Motor rearmador integrado (100.000 operaciones).

Dimensiones 2 Polos:
128 mm (7 módulos) x 81 mm, carril DIN 35mm.

Dimensiones 4 Polos:
163 mm (9 módulos) x 81 mm, carril DIN 35mm.



Pantalla alfanumérica.

Magnetotermico General Electric integrado de 6 a 63A, 2 y 4 polos.

Microcomputador Texas Instruments. Equipo altamente estable al incorporar doble supervisor de estado (Watchdog).

Motor rearmador integrado (100.000 operaciones).

Dimensiones 2 Polos:
128 mm (7 módulos) x 81 mm, carril DIN 35mm.

Dimensiones 4 Polos:
163 mm (9 módulos) x 81 mm, carril DIN 35mm.



Indicación por LED.

Diferencial General Electric integrado.

Microcomputador Microchip. Equipo altamente estable al incorporar doble supervisor de estado (Watchdog).

Motor rearmador integrado (100.000 operaciones).

Dimensiones 2 Polos:
107 mm (6 módulos) x 81 mm, carril DIN 35mm.

Prestaciones

Protección diferencial, sobretensión, infratensión y magnetotérmica. Desconexión de Muy Alta Velocidad (2ms).

Rearmes automáticos (inteligentes y secuenciales).



Protección diferencial, sobretensión, infratensión y magnetotérmica. Desconexión de Muy Alta Velocidad (2ms).

Alarmas programables en valor y delay con rearmes automáticos (inteligentes y secuenciales).

Registros de medidas máximas y mínimas y Contadores individuales de Alarmas.



Rearmador Automático de Diferencial / Magnetotérmico.

Rearmes automáticos.

Composición / Esquemas

Versión transformador de intensidad de línea. Transformador estándar, desde 50A / 5A hasta 10.000A / 5A.
Versión alimentación conjunta.

Modelo trifásico 4 polos, configuración estándar:



UNIVERSAL+ 7WR M4 T N 500E X C 50Hz 230Vver esquema tipo

Equipo completo, únicamente incorporar tres transformadores toroidales de intensidad de línea XXXXX / 5A



Transformadores:

Transformador toroidal de intensidad de línea xxxxA / 5A

ver

Opciones:

Alimentación a través de Ethernet (Power over Ethernet)



Versión historial de energía, costes y emisiones con memoria integrada de 3 años. Más información



Versión osciloscopio registrador de eventos con pre-trigger (memoria hasta 600 eventos) Más información



Versión transformador de intensidad de línea. Transformador estándar, desde 50A / 5A hasta 10.000A / 5A.
Versión alimentación auxiliar.

Modelo trifásico 4 polos, configuración estándar:



UNIVERSAL+ 7WR M4 T N 500E X A 50Hz 230Vver esquema tipo

Equipo completo, únicamente incorporar tres transformadores toroidales de intensidad de línea XXXXX / 5A



Transformadores:

Transformador toroidal de intensidad de línea xxxxA / 5A

ver

Opciones:

Alimentación a través de Ethernet (Power over Ethernet)



Versión historial de energía, costes y emisiones con memoria integrada de 3 años. Más información



Versión osciloscopio registrador de eventos con pre-trigger (memoria hasta 600 eventos) Más información



Versión transformador de intensidad de línea. Transformadores TRIT14, TRIT18 y TRIT26. (70A, 140A y 280A)
Calibrados individualmente con su equipo para una mayor precisión.
Versión alimentación conjunta.

Modelo trifásico 4 polos, configuración estándar:



UNIVERSAL+ 7WR M4 T N 500E E C 50Hz 230V xxAver esquema tipo

Equipo completo, únicamente incorporar tres transformadores toroidales de intensidad de línea



Modelo monofásico 2 polos, configuración estándar:

UNIVERSAL+ 7WR M4 M N 500E E C 50Hz 230V xxAver esquema tipo

Equipo completo, únicamente incorporar un transformador toroidal de intensidad de línea



Transformadores:

Transformador toroidal de intensidad de línea TRIT14 (14mm ø). 70A. Dimensiones: 41x44x20mm



Transformador toroidal de intensidad de línea TRIT18 (18mm ø). 140A. Dimensiones: 50x53x31mm



Transformador toroidal de intensidad de línea TRIT26 (26mm ø). 280A. Dimensiones: 70x76x31mm



Transformador toroidal de intensidad de línea xxxxA / 5A

ver

Opciones:

Alimentación a través de Ethernet (Power over Ethernet)



Versión historial de energía, costes y emisiones con memoria integrada de 3 años. Más información



Versión osciloscopio registrador de eventos con pre-trigger (memoria hasta 600 eventos) Más información



Consultar manual. 3 años de garantía.
Otras configuraciones, consultar al fabricante Safeline, S.L.


UNIVERSAL+ 7WR M4

Unidad universal de Análisis de redes, telecontrolable con servidor WEB y Modbus TCP / IP
Visualización gráfica y numérica en tiempo real. Medidas AC / DC y AC+DC
Telegestión, dimensionado, supervisión, mantenimiento energético y control I / O
Todo en un único módulo

Osciloscopio registrador de eventos en forma de onda con pre-trigger (memoria integrada 600 eventos)
Historial gráfico de THD–HD–VAr promediado cincominutal, para el análisis de la
compensación de armónicos y potencia reactiva con memoria integrada de 14 meses
64 Armónicos con cálculos de potencia, factor de potencia, distorsión rango en % y valor V – A, + THD
Medidas dinámicas de 1600 parámetros eléctricos + temperatura y humedad

2, 3 y 4 polos. Medida hasta 10.000A

Con medida intensidad diferencial: (5-1000mA) y (15-3000mA)

Control, análisis, medición, protección, programación y registro a través de Internet / Intranet

Conéctate vía Internet desde el navegador de cualquier dispositivo o instala nuestro software para PC

Google Chrome
Mozilla Firefox
Explorer / Edge
Safari
Opera

Uso responsable de la energía

Gracias al control programable de hasta 10 relés a través de internet tiene la capacidad de hacer buen uso de la energía
Nuestra tecnología permite programar cuándo quiere que se enciendan / apaguen los equipos electrónicos
y así evitar el mal uso (luces innecesarias en ciertos horarios, exceso de aire acondicionado etc.)

El analizador para la compensación de armónicos y reactiva definitivo

En un mundo donde la electrónica moderna está cada vez más presente, surgen los problemas derivados a las oscilaciones armónicas producidos por el consumo de energía “no lineal”. Provocando una distorsión conocida como armónicos. La presencia de armónicos en una instalación eléctrica puede provocar muchos problemas, entre ellos: sobrecalentamientos, disminución del factor de potencia, acoplamientos en telecomunicaciones, reducción de la vida útil de los equipos electrónicos etc.

El Historial Thd-Hd-Var de Safeline, permite analizar los armónicos y la energía reactiva (incluye memoria de 14 meses) de manera fácil y cómoda a través de Internet sin necesidad de instalar software. Para posteriormente, saber qué equipo de compensación necesita para solventar el problema.


Registro de hdV(V)

(L1, L2, L3 - ∑L1,2,3 - (ΣL1,2,3)/3)

Registro de hdI(A)

(L1, L2, L3 - ∑L1,2,3 - (ΣL1,2,3)/3)

Registro de ThdV(%)

(L1, L2, L3 - ∑L1,2,3 - (ΣL1,2,3)/3)

Registro de ThdI(%)

(L1, L2, L3 - ∑L1,2,3 - (ΣL1,2,3)/3)

Registro de VAr

(L1, L2, L3 - ∑L1,2,3 - (ΣL1,2,3)/3

Registro de VArL

(L1, L2, L3 - ∑L1,2,3 - (ΣL1,2,3)/3)

Registro de VArC

(L1, L2, L3 - ∑L1,2,3 - (ΣL1,2,3)/3)

La plataforma Web de gestión de unidades UNIVERSAL+ 1 definitiva

La última novedad en software de Safeline ya está a tu disposición mediante las últimas tecnologías de desarrollo

Gestione todas sus unidades de una forma cómoda y sencilla con la localización geográfica desde un mapa o sus potentes filtros dinámicos

Safeline Web Service le permite almacenar la información que envían las unidades Safeline, analizar las medidas gráficamente y los estados de las E/S mediante diagramas de gantt

Controle los relés de sus unidades manualmente o de forma automática gracias a sus múltiples programadores horarios - astronómico asignables a etiquetas (grupos de unidades)

Mantente informado las 24h del día del estado de todas tus unidades gracias a las notificaciones por e-mail de las alarmas configuradas

Acceso a la plataforma de máxima seguridad

Vista general (estadísticas y visualización de todas las unidades)

Gestión de unidades con filtros dinámicos y columnas personalizables

Gestión de unidades por localización geográfica desde el mapa

Análisis del estado de las entradas / salidas mediante diagrama de Gantt

Análisis gráfico de las medidas

Gestión de alarmas por cada unidad, con notificaciones vía e-mail

Control manual de relés y monitorización del estado de los relés en forma de tabla

Monitorización del estado de las entradas de todas las unidades en forma de tabla

Gestión programador horario diario / semanal astronómico

Visualización de la hora del orto y del ocaso de cada unidad en forma de tabla

Gestión programadores horarios diario / semanal

Gestión programadores horarios diario / semanal / anual

Visualización programadores horarios diario / mensual / anual (vacaciones y festivos) en forma de tabla

Gestión de etiquetas (grupos de unidades)

Centro de notificaciones

Ajustes

Perfil de usuario




Más información sobre la instalación

Proceso de instalación Safeline Web Service

Para desplegar correctamente la plataforma, el administrador del sistema debe instalar las siguientes distribuciones de software de código abierto:

  • MySQL 5.6

  • MongoDB Community Server 3.4

  • Oracle JDK 8

ATENCIÓN: Safeline no garantiza el correcto funcionamiento del software en versiones anteriores o posteriores a las citadas previamente.

Abrir el intérprete de comandos e inicializar el servicio MySQL.

> service mysql start

Crear una base de datos con cotejo “utf8_general_ci”, siendo swsbd el nombre por defecto de la base de datos en el fichero de configuración del proyecto.

> CREATE DATABASE swsbd CHARACTER SET utf8 COLLATE utf8_general_ci

En esta base de datos, se mantiene toda la estructura relacional necesaria para el software Safeline Web Service.

Posteriormente, en una nueva instancia del intérprete de comandos, inicializar el servicio MongoDb.

> service mongod start

A continuación, crear una base de datos nueva, siendo mongosws el nombre por defecto.

> use mongosws

En la base de datos no relacional se persisten:

  • Medidas, estados de las entradas / salidas e información / datos de todas las unidades que los envíen al servidor.

  • Los registros “Logs” que genera el sistema.

MUY IMPORTANTE: el administrador del sistema debe responsabilizarse de las copias de seguridad y del espacio disponible en disco.

En la descarga de los paquetes de software de Safeline Web Service se encuentran los siguientes directorios:

  • Backend. Contiene los ficheros necesarios para desplegar el servicio principal de Safeline Web Service. Se encarga de las siguientes funcionalidades:

    • Crear todas las tablas de la base de datos relacional en MySQL 5.6

    • Registrar el usuario administrador por defecto

    • Ofrecer un servicio de autenticación

    • Presentar al usuario las plantillas HTML5

    • Detección de las alarmas

    • Gestionar los relés de salida a través de los programadores horarios y el control manual

    • Generar notificaciones y el envío de e-mails al usuario

  • Rest. Contiene los ficheros para la puesta en marcha del servicio REST. Se encarga de las siguientes funcionalidades:

    • Inicializar la base de datos no relacional MongoDB 3.4

    • Desplegar un servicio de API REST

    • Registrar automáticamente las unidades en el sistema

    • Mantener la información, las medidas y el estado de las entradas / salidas de los equipos Sureline 7WR en la base de datos no relacional

El software Safeline Web Service consta de dos contenedores de aplicaciones en Java, con extensión “.jar” y cada uno de ellos tiene un archivo secundario de preconfiguración manual con extensión “.yml”. Es muy importante que, antes de proceder a la instalación y ejecución de los archivos “.jar”, se configuren correctamente los archivos “.yml”. Ver manual.

SAFELINE WEB SERVICE V1.1.0/
    ├── backend/
    │   ├── backend-0.0.1-SNAPSHOT.jar
    │   ├── backend-0.0.1-SNAPSHOT.jar.original
    │   ├── application.yml
    └── rest/
        ├── restservice-0.0.1-SNAPSHOT.jar
        ├── restservice-0.0.1-SNAPSHOT.original
        └── application.yml

Una vez configurados los ficheros .yml, abrir el intérprete de comandos del sistema operativo y ejecutar el servicio Backend que se encuentra en el contenedor de aplicaciones Java “backend-0.0.1-SNAPSHOT.jar”.

> java –jar backend-0.0.1-SNAPSHOT.jar

Esperar hasta que el software muestre en el registro “Started BackendApplication”, indicando que el servicio se ha inicializado correctamente.

Posteriormente, abrir un nuevo intérprete de comandos y ejecutar el servicio Rest localizado en el contenedor de aplicaciones java “restservice-0.0.1-SNAPSHOT.jar”.

> java –jar restservice-0.0.1-SNAPSHOT.jar

Esperar hasta que el software muestre en el registro “Started RestserviceApplication”, indicando que el servicio se ha inicializado correctamente.

Activación del envío de datos al Safeline Web Service en las unidades Sureline Universal+ 7WR compatibles 1

Acceder al equipo y Pulsar el botón “Configuración acceso”, desplazarse hasta el apartado “TCP/IP Configuración (Servidor remoto)” introducir la URL del servidor (IP pública) donde esté alojado el Safeline Web Service y marcar la casilla “Activado”. En el apartado nombre se recomienda anotar el número de oficina/instalación. Los campos de usuario y contraseña no son necesarios en este software. Introducir el PIN de usuario y pulsar botón “Guardar”.



Tecnologías

Java 8

HTML 5

MongoDB 3.4

MySQL 5.6



Características remarcables

Almacenamiento de medidas y estados I/O enviados por las unidades

Cada cinco minutos, los equipos envían automáticamente las medidas y estados I/O al servidor Safeline Web Service. Los datos quedan registrados en la base de datos del servidor para su análisis.

Autoregistro de unidades en el servidor

El Safeline Web Service autoregistra las unidades que le envían información.

Registro geográfico de unidades desde el mapa mediante Google Maps

Localización geográfica: Latitud, longitud, zona horaria, dirección, población, provincia, comunidad y país.

Programador astronómico semanal por cada ubicación geográfica (asignable a grupos de unidades)

Diario / semanal astronómico: Para gestionar los relés de salida en el orto y ocaso según la zona horaria y la localización geográfica de cada unidad. Permite programar encendidos y apagados diarios mediante un algoritmo de alta precisión que calcula el orto (salida del sol) y el ocaso (puesta del sol) de cada día.

Miles de programadores horarios independientes (asignables a grupos de unidades)

Diario / semanal: Permite programar encendidos y apagados según el día o días de la semana.

Diario / mensual / anual: Permite programar encendidos y apagados en un día / mes / año.

Diario / mensual / anual (vacaciones y festivos): Permite programar encendidos y apagados en un día / mes / año. Si coincide en el día en curso con cualquiera de los otros programadores horarios, este tiene prioridad, por tanto solo se ejecutará el programa vacaciones y festivos.

Gestión de relés de salida

Mediante programador astronómico diario/semanal.

Mediante múltiples programadores horarios diario / semanal.

Mediante múltiples programadores horarios diario / mensual / anual.

Mediante múltiples programadores horarios diario / mensual / anual (vacaciones y festivos).

Mediante control manual directo.

Monitorización de estado de los relés de todas las unidades en forma de tabla.

Gestión de entradas lógicas

Monitorización del estado de las entradas de todas las unidades en forma de tabla.

Análisis gráfico de las medidas

La plataforma permite analizar las medidas y estados I/O de las unidades mediante un gráfico. El usuario puede escoger visualizar en días, semanas o meses, así como el tipo de visualización (Líneas o Barras). Además permite hacer zoom hasta la escala mínima (cinco-minutal). Incluye valores máximos, mínimos y promediados.

Gestión de alarmas por cada unidad, con notificaciones vía e-mail

El sistema permite configurar el valor de activación de alarma de cada una de las medidas.

Asignación de alarmas por cambio de estado en entrada lógica.

Las notificaciones/e-mails se envían vía Internet/intranet al producirse una alarma.

Gestión de etiquetas para asignar a grupos de unidades

Las etiquetas contienen un color y un nombre. Por defecto, la plataforma crea unas etiquetas basadas en diez colores, con la finalidad de poder organizar y agrupar las unidades. Por otro lado, también se pueden añadir, editar nombre y color o eliminar las etiquetas para así poder personalizarlas.

Capacidad de gestión: 16.000 unidades Sureline

Otras funcionalidades

La plataforma es bilingüe - inglés y español.

El diseño es adaptativo a diferentes resoluciones y tipos de pantallas, mostrando el contenido de una forma específica para cada dispositivo.

Los gráficos de las medidas permiten seleccionar un “template”, para poner un estilo oscuro o claro.

Tooltip automático: al pasar el puntero sobre las casillas de las tablas, aparece una ventana informativa.


1. Safeline Web Service es compatible con los modelos: UNIVERSAL+ 7WR M1, M2, M3, M4, M5, ROGOWSKI M4, XREM, TH, 7WR MINI M4 y MINI BASIC con versión de Software V3.10 Jun 13 2018 o posterior.

Todos los nombres de marcas mencionados en el presente documento cumplen únicamente una función de referencia y el propósito de su mención no será relacionar a Safeline con estas empresas.

Capturas de pantalla







Haga click para visualizar en alta resolución
